遇到游乐场主题,毫不犹豫就选择了闺女最喜欢的跳楼机
话不多说,先上视频~
下面介绍一下本次作品的重点~

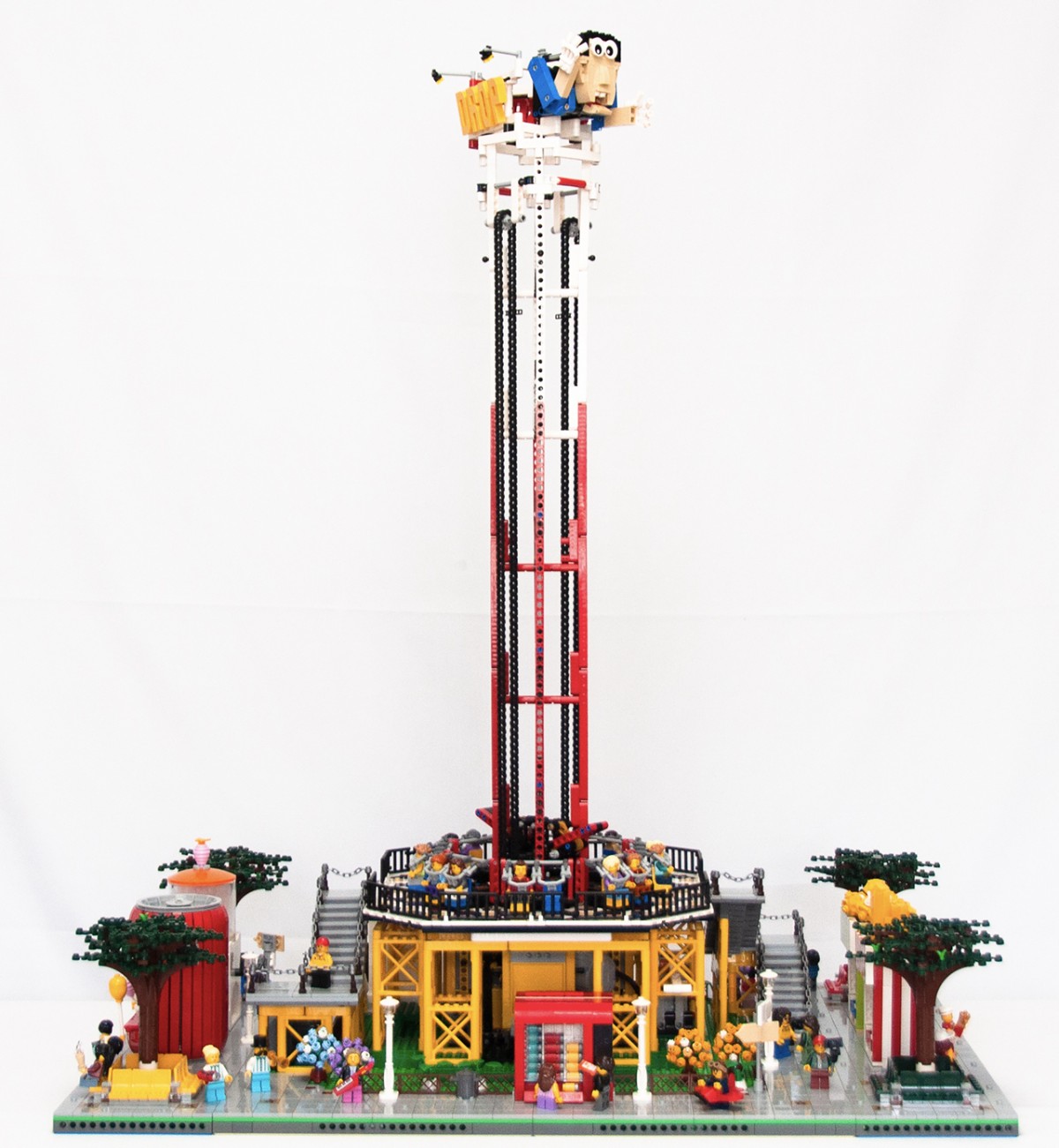

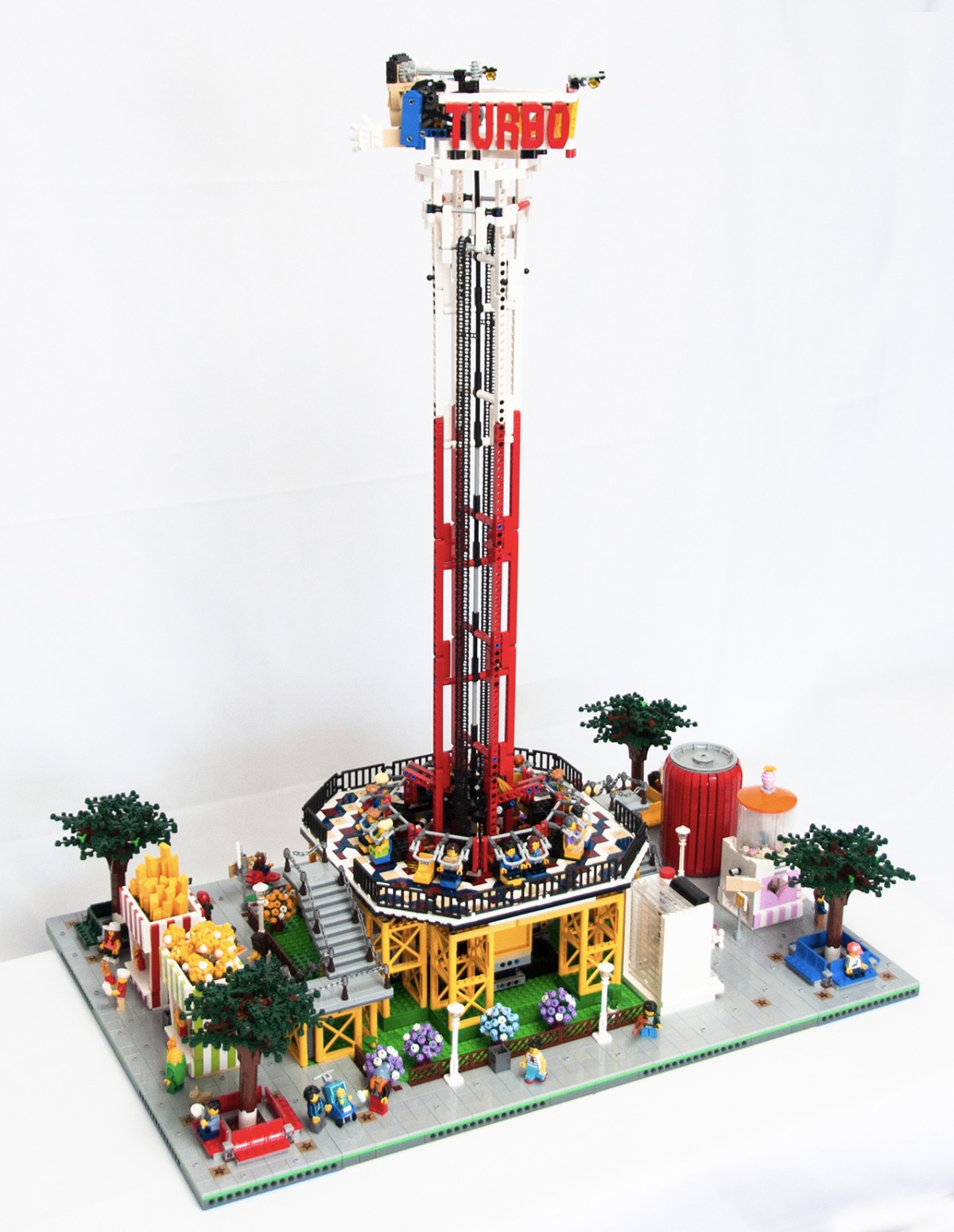

作品整体
长宽高:96 x 64 x 96 (乐高颗粒单位)
砖数:不详
用时:大概两个月
大多数时间都花费在了设计和制作跳楼机主体上
外观选择了亮眼的红白配色,
除了好看,科技零件选择比较多也是一个主要原因
塔架主体采用了非常简单的框架结构
是进行综合考虑的结果
框架的主要指标是轻、小巧
如果框架设计的过于厚重会增加截面面积
导致座舱也要相应增大增重
而座舱重量的增加,会影响后续动力的计算、减速机构的设计等一系列问题
框架尺寸大致确定之后就需要考虑动作方面的实现
主要分为:上升、停止、下落、减速、落地,五个方面
相信从视频中已经看到几个动作的效果了
这里重点讲解一下设计思路
“上升”动作比较容易,多种传动结构都可以实现
“停止”动作的实现思路是,使用限位器限制座舱的最大抬升高度
强迫座舱与传动机构快速脱离,转而进入下落阶段
在反复尝试了多种方案之后,选择了链条传动的方式
优点是传动效率高、并且纵向扩展性强,可以满足跳楼机高度需求
并且基于链条的特点,快速脱离机构比较容易实现,摩擦力大小可调可控
缺点是当达到一定高度之后会晃动,链条太松太紧都不行,设计上需要具有一定的“弹性”
“下落”动作也考虑过多种方案
但是基于跳楼机的特性,最爽的方案一定是自由落体
也实现了另外的几种基于齿轮和齿条的方案,虽然给作品增加了更多可动性,但缺点都是不够顺畅,PASS~
“减速”动作是其中最有挑战的部分
从网上找了一些真实跳楼机的资料,减速这个动作是靠电磁作用完成的
因此对乐高作品没多少参考意义,必须自己想办法来实现
最终实现的是图中这样一个“拦截”减速结构
有点类似张开的双臂,用皮筋来控制拦截的力度
拦截器向上张开,初始是一个向上的Y字形
当与座舱接触,随着座舱下落受到挤压,逐渐变成A字形,达到减速的目的
之后,减速后的座舱“穿过”拦截器,以缓速继续下降
拦截器则在皮筋的作用力下复原
最后的“落地”动作
减速后的座舱距离底座只剩很少的一段距离
为了人仔的身心安全,也不能任由它自由落体
因此在座舱下部设计了减震器,在最后时刻给予人仔360度全方位无死角贴身保护
(发帖时才发现这里的照片漏拍了,只能稍晚再补上了)
下落-拦截-落地几个动作一气呵成,重点还是在拦截器
现实中的减速动作是在距离地面较低的位置完成的,这样才能最大化自由落体的时长
使游客达到最刺激最完美的体验
因此拦截器的力度需要很精细的调校
才能完美还原跳楼机的这一体验
力度过小的话,达不到拦截目的,座舱会迅速穿过拦截器完成“硬着陆”
边度过大的话,座舱会停止在拦截器上,无法着陆
讲完了传动结构,再来看一下跳楼机顶端的招牌

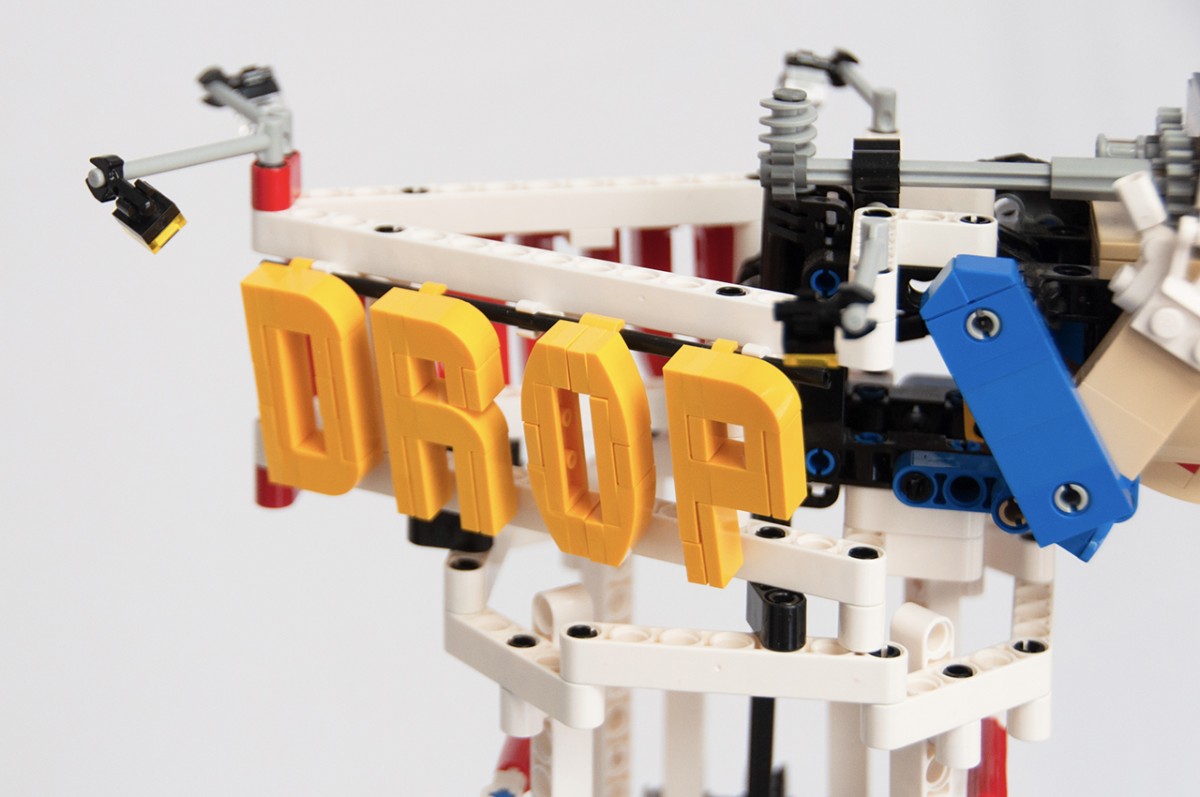

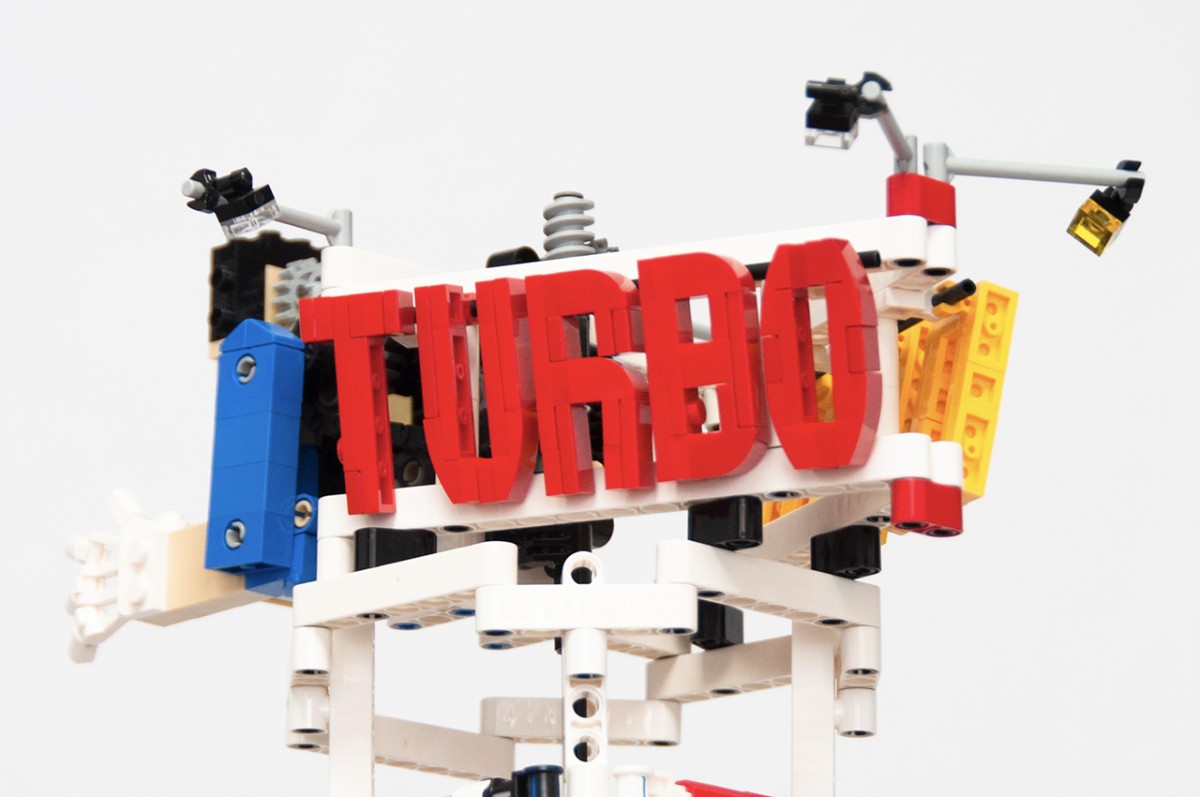

顶部招牌做成了一个三角形的结构
其中两边分别是文字 TURBO 和 DROP,达到点题的效果

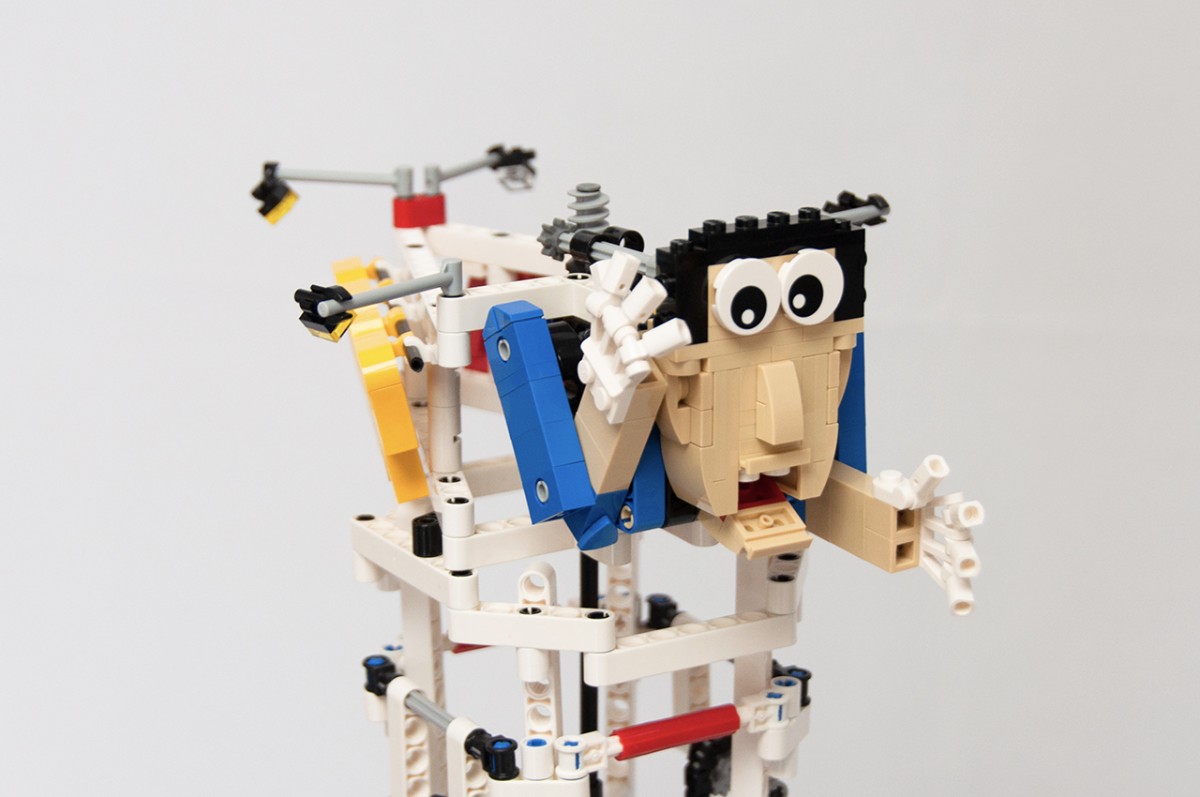

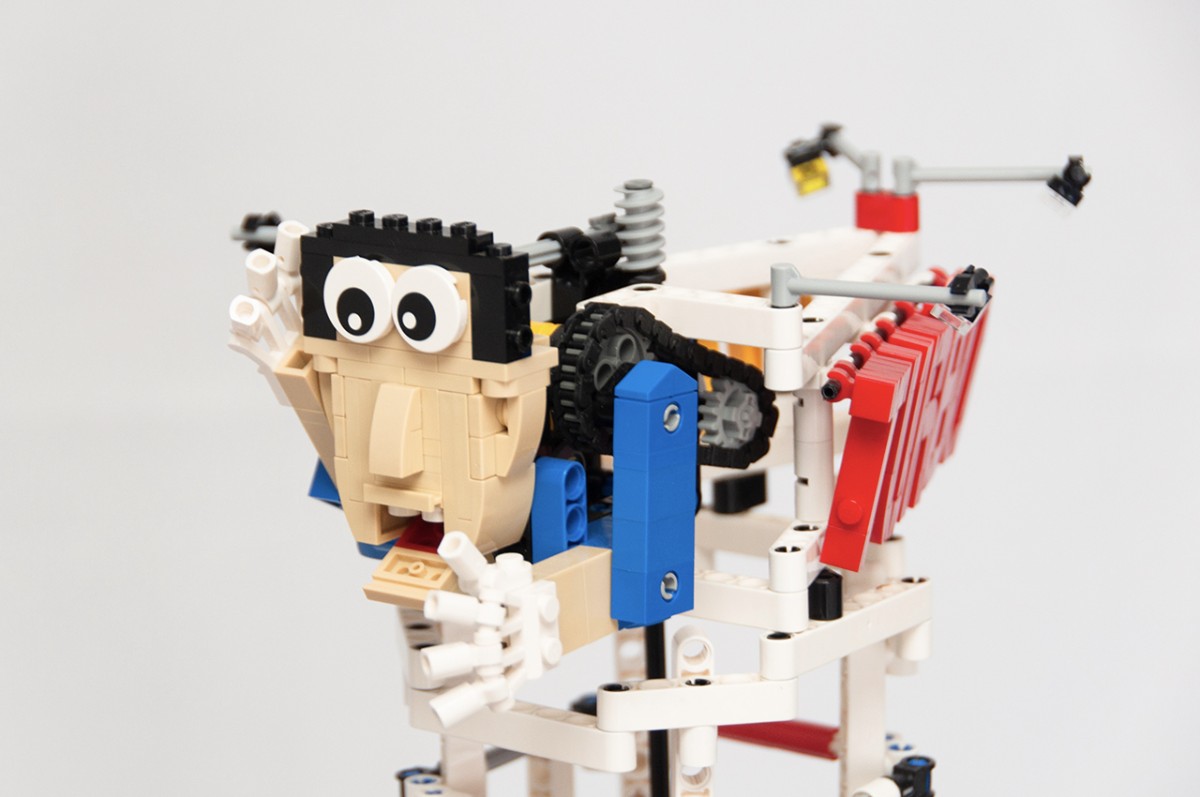

另外一边设计成了一个惊恐的游客
在动力的作用下
完成转眼珠、张嘴、双手上下舞动的惊恐表情
包括“跳楼机”与“惊恐男”在内
全部由一个XL电机驱动
由机械结构实现全部动作

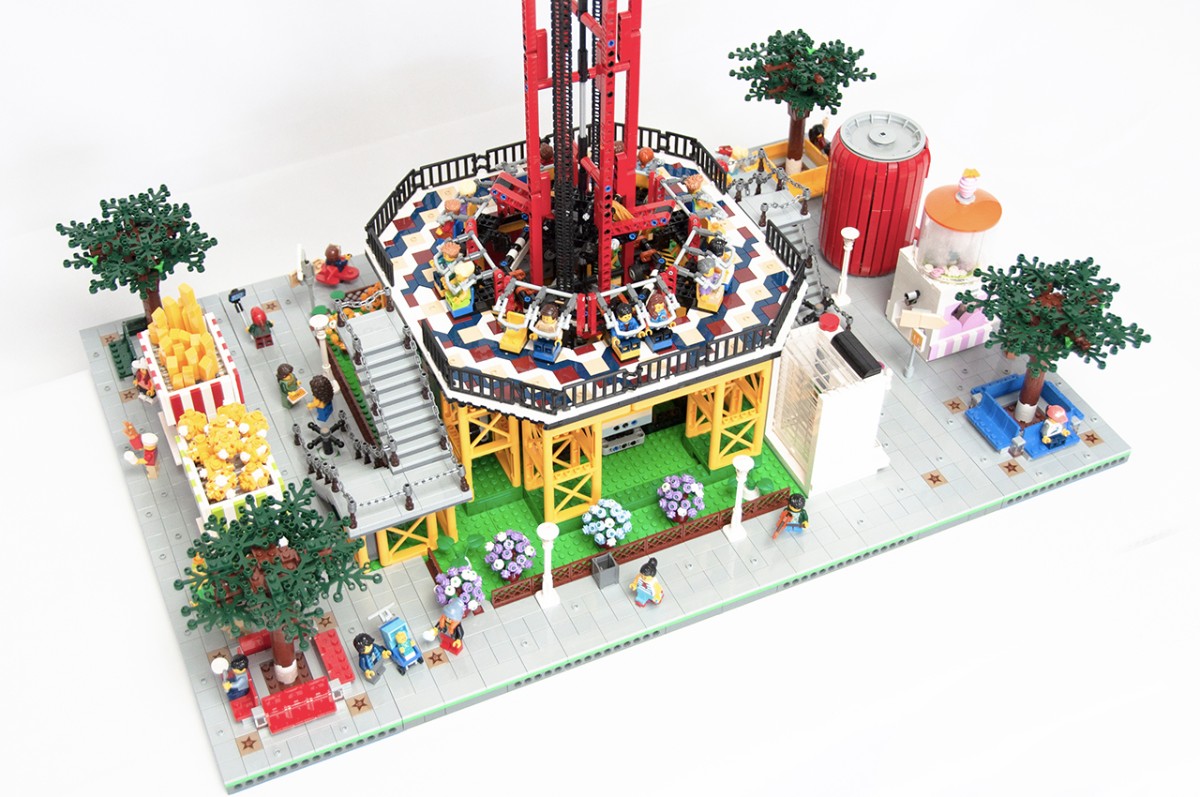

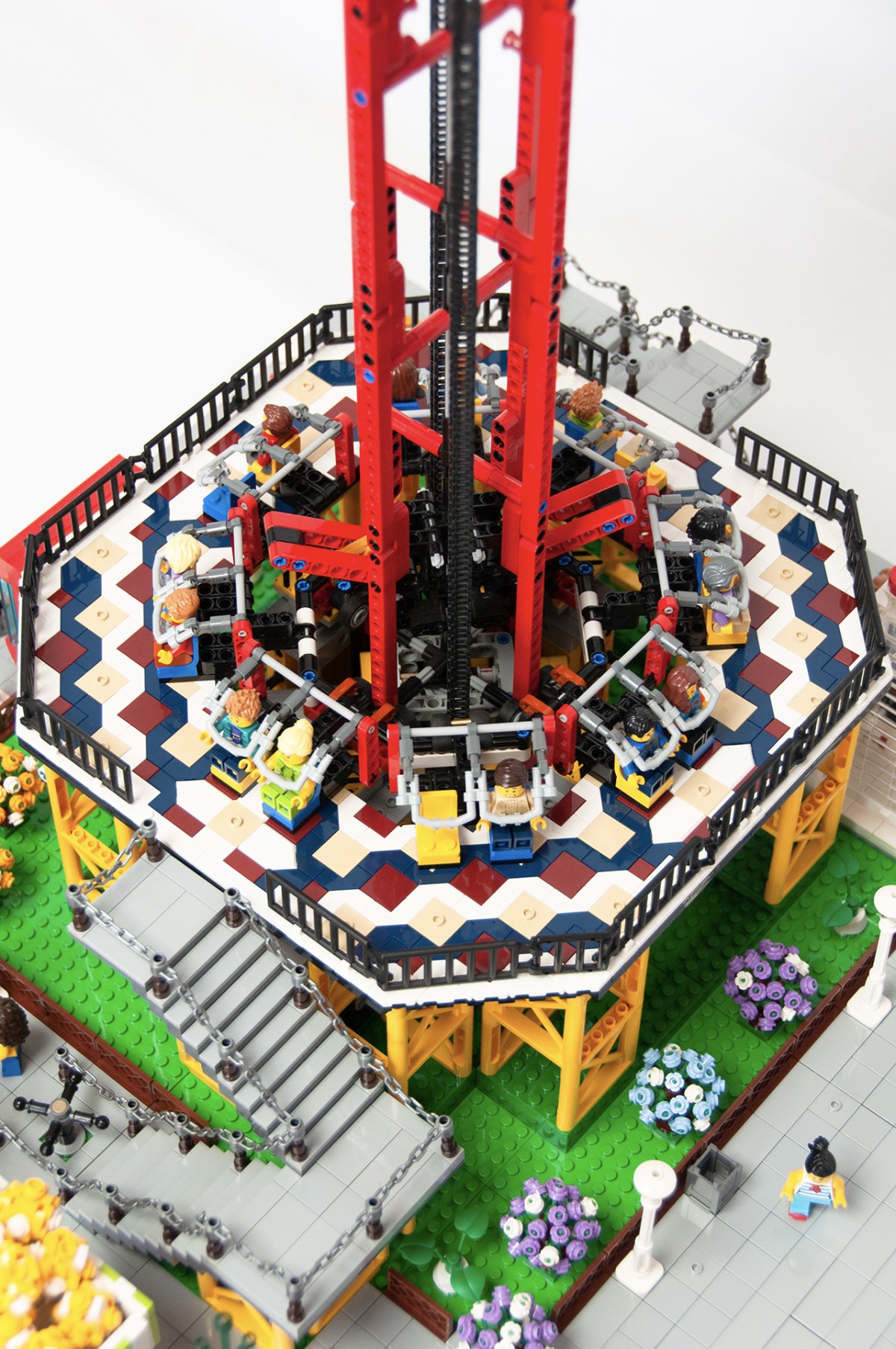

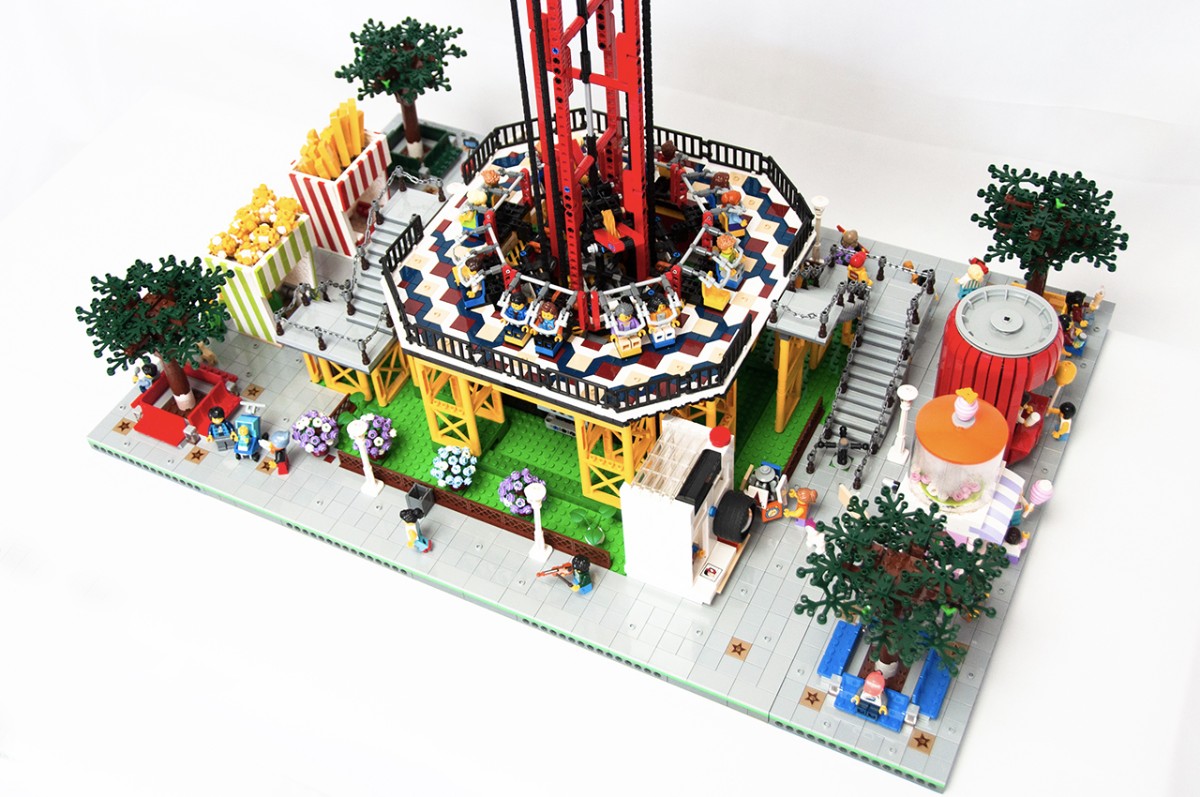

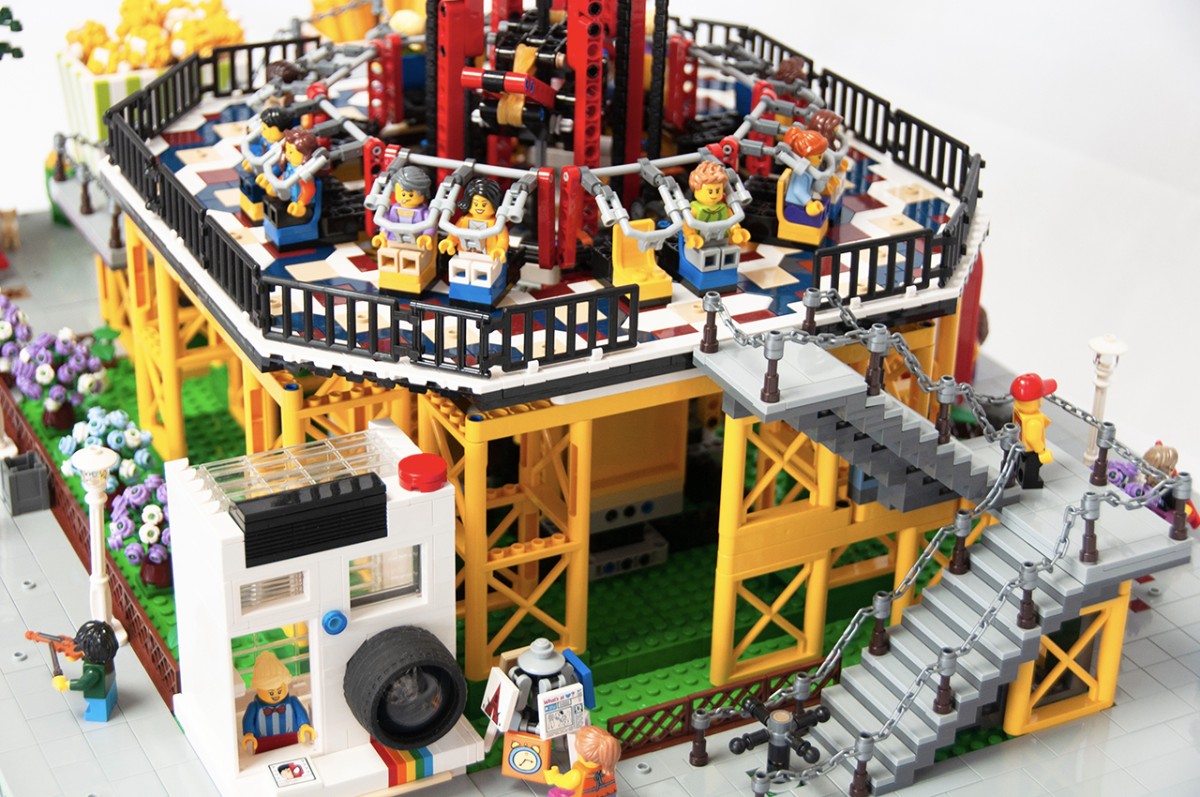

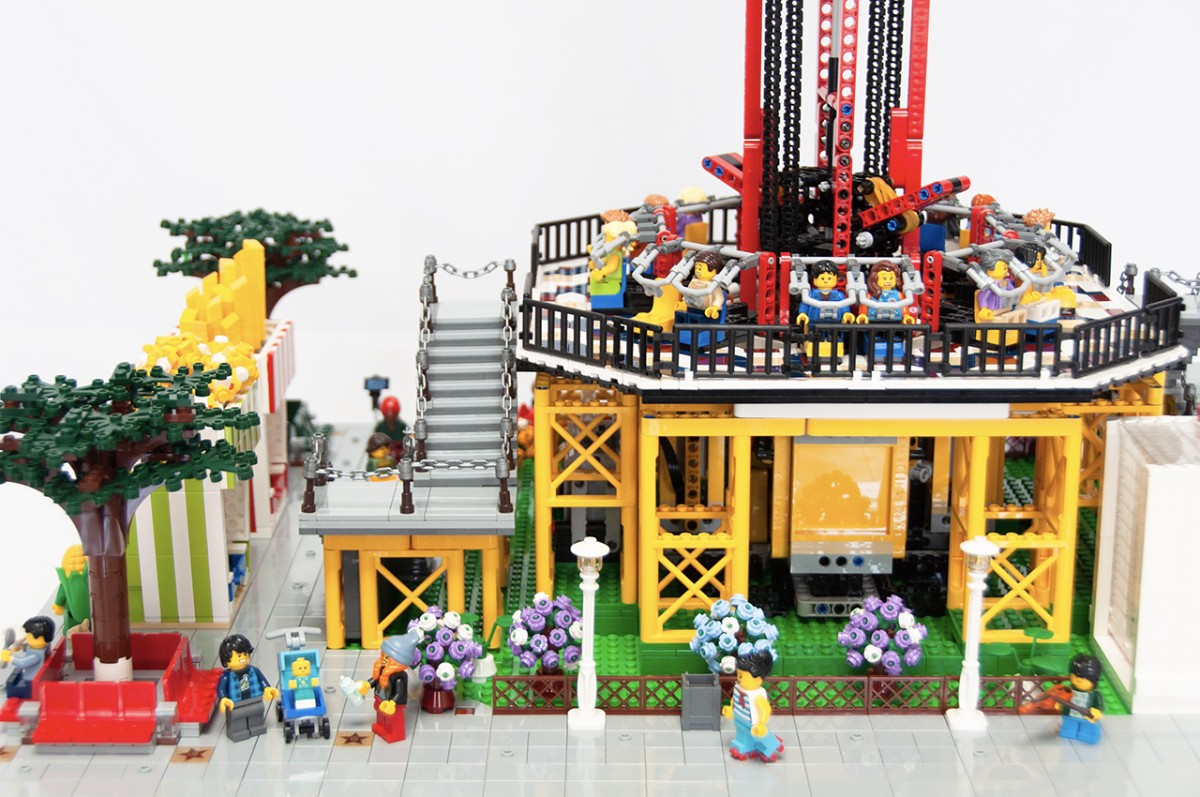

大部分传动结构、电机、电池仓都隐藏在座舱下面
因此跳楼机的平台部分设计的位置比较高,由支架零件撑起
平台两侧分别建有“进入”和“离开”两组楼梯,与地面衔接
上图中右侧,两组支架中间的黄色实心部分
便是之前所说的漏拍的减震器,位于座舱正下方

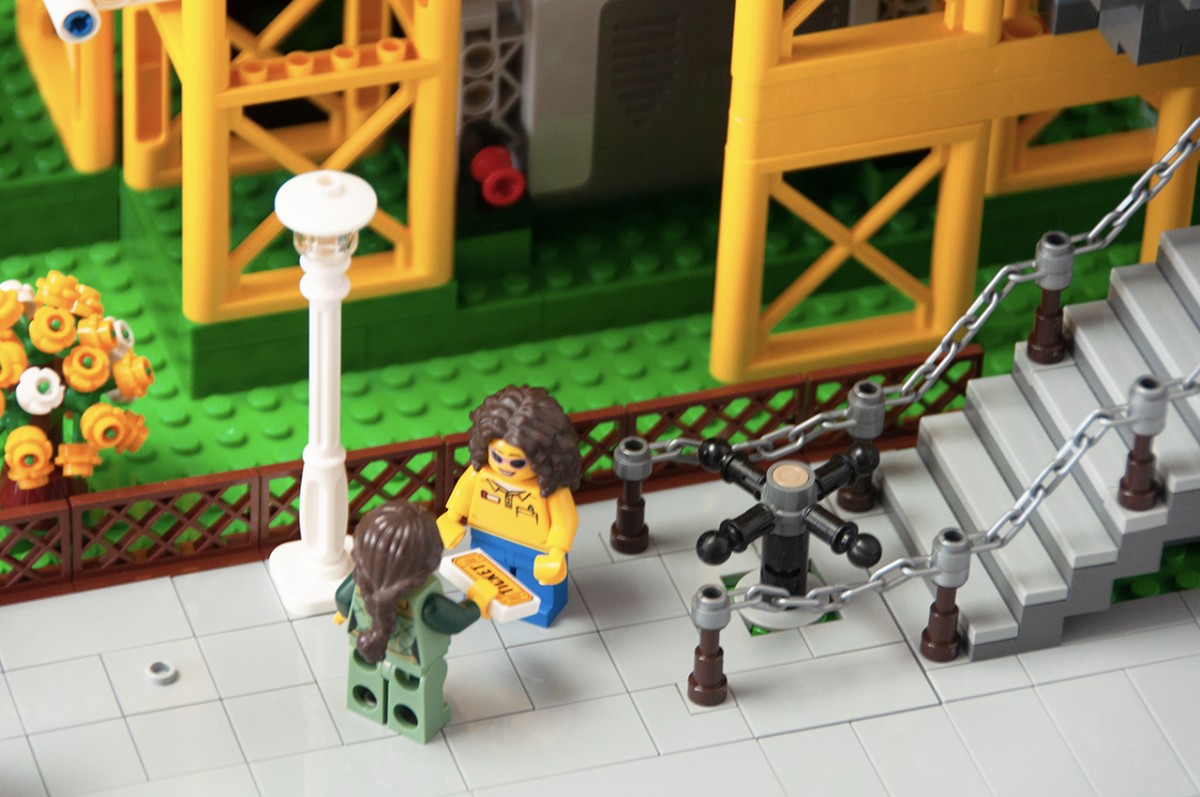

入口一侧有工作人员负责检票
检票后通过旋转闸门进入排队空间
走上楼梯到达平台

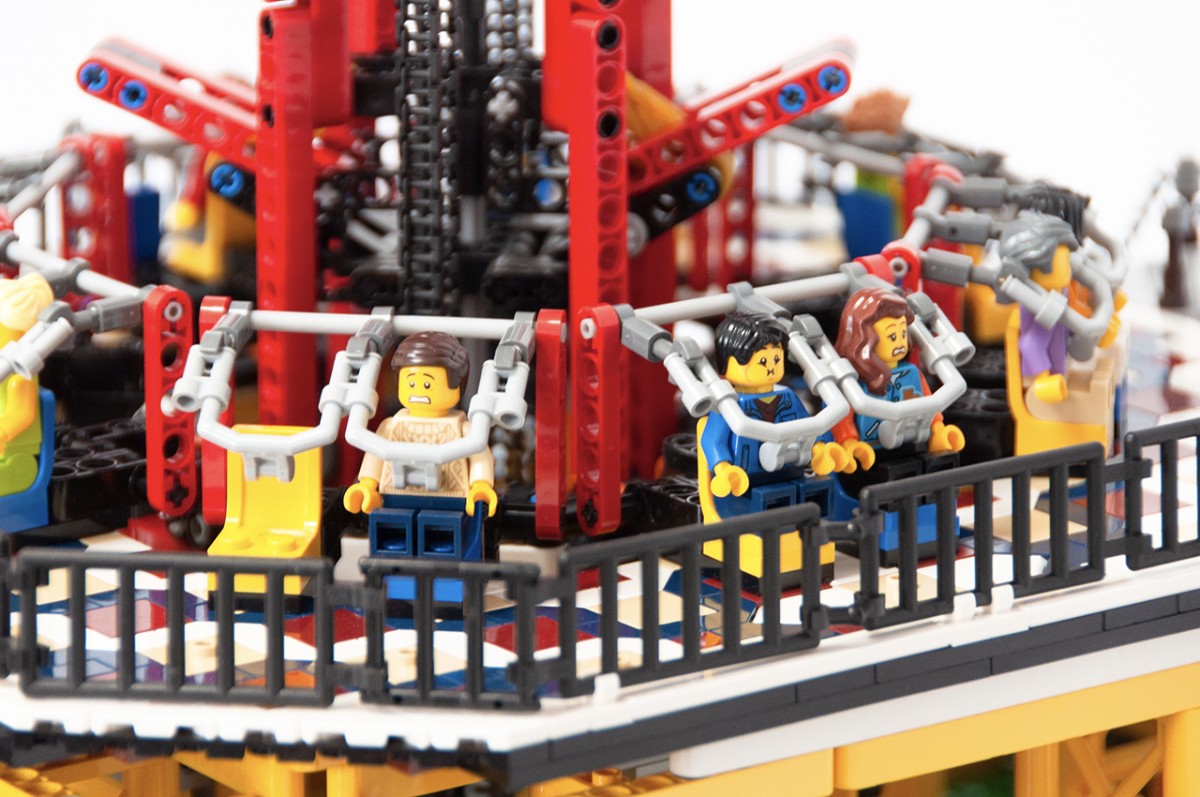

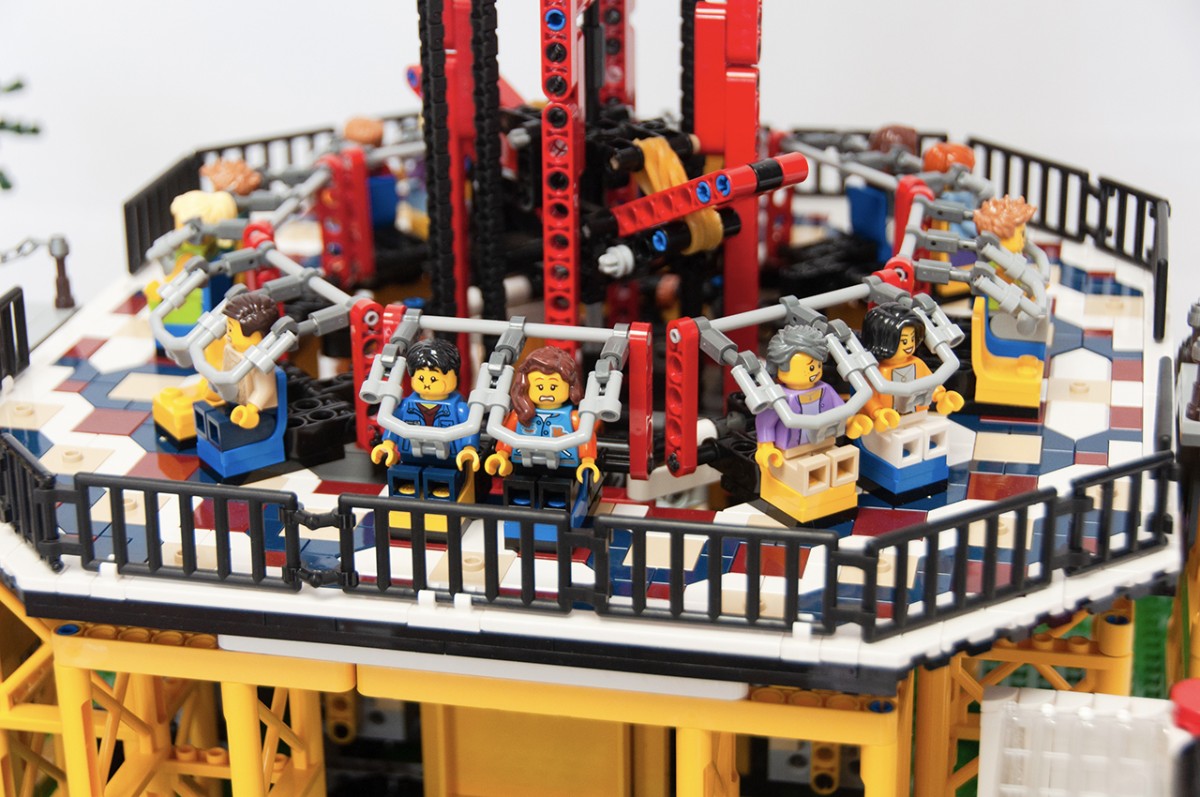

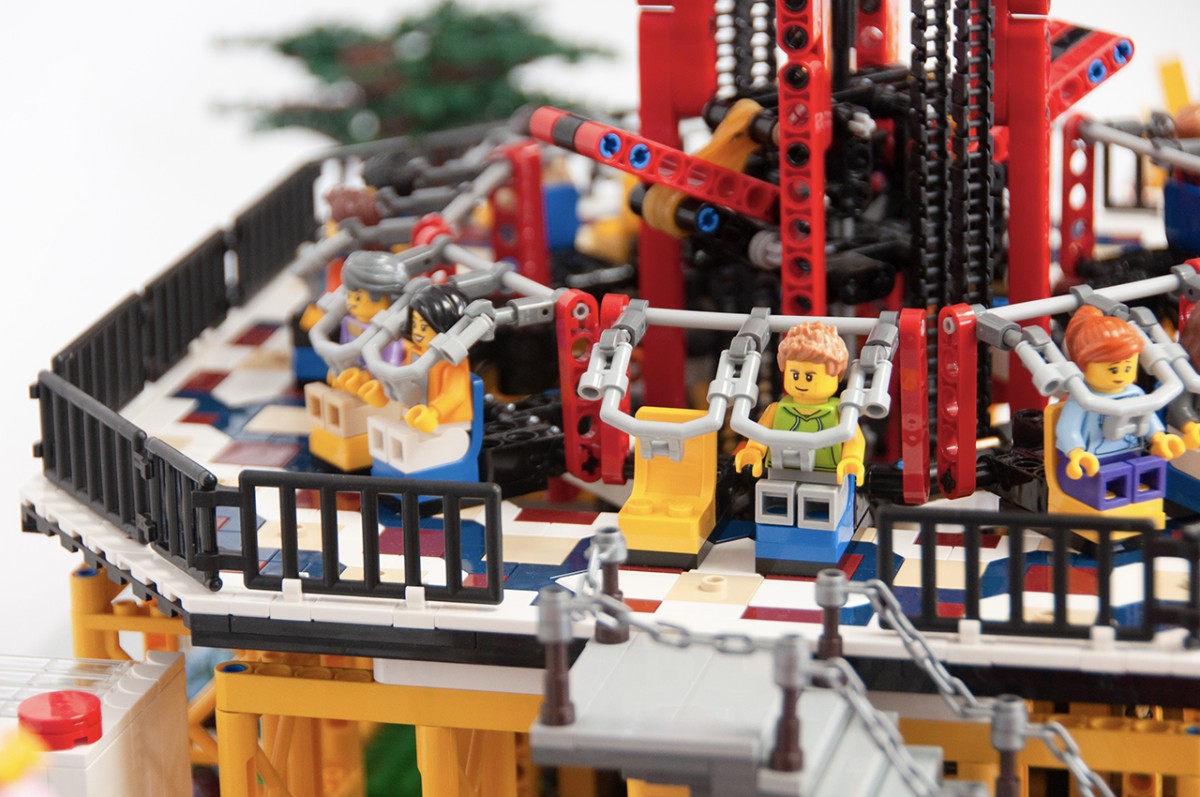

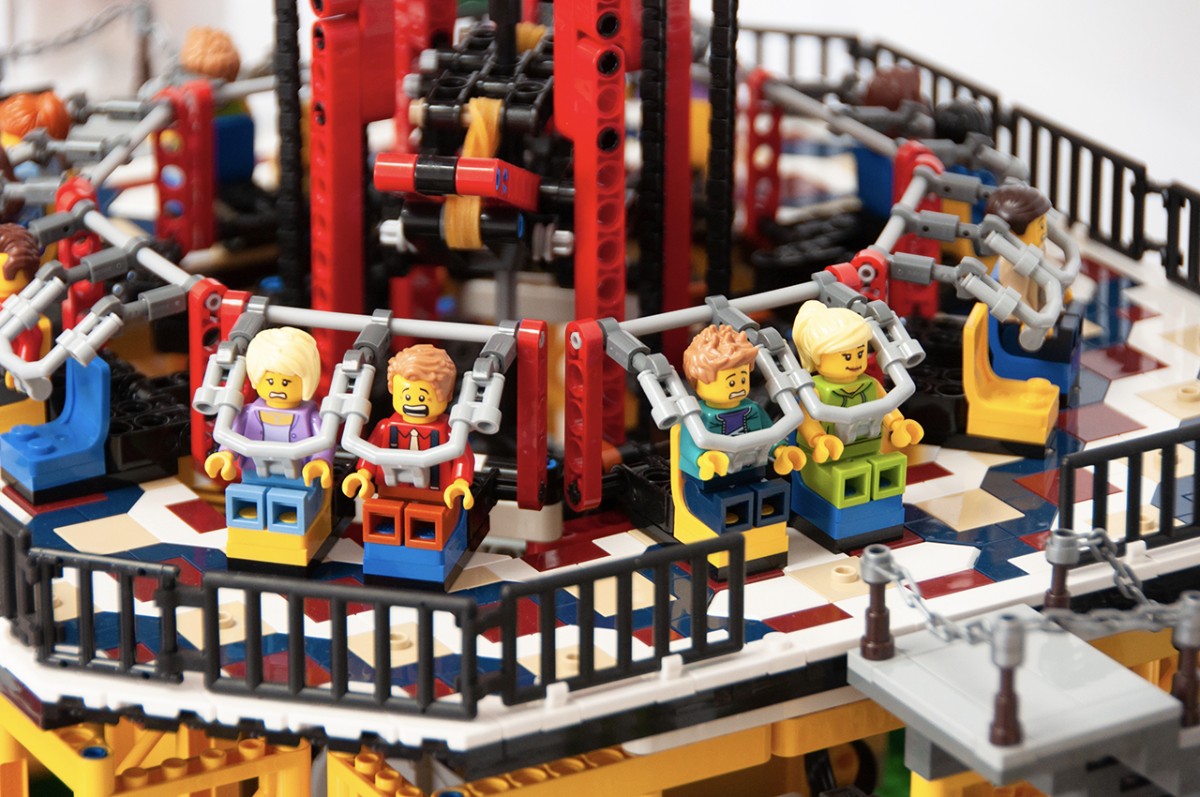

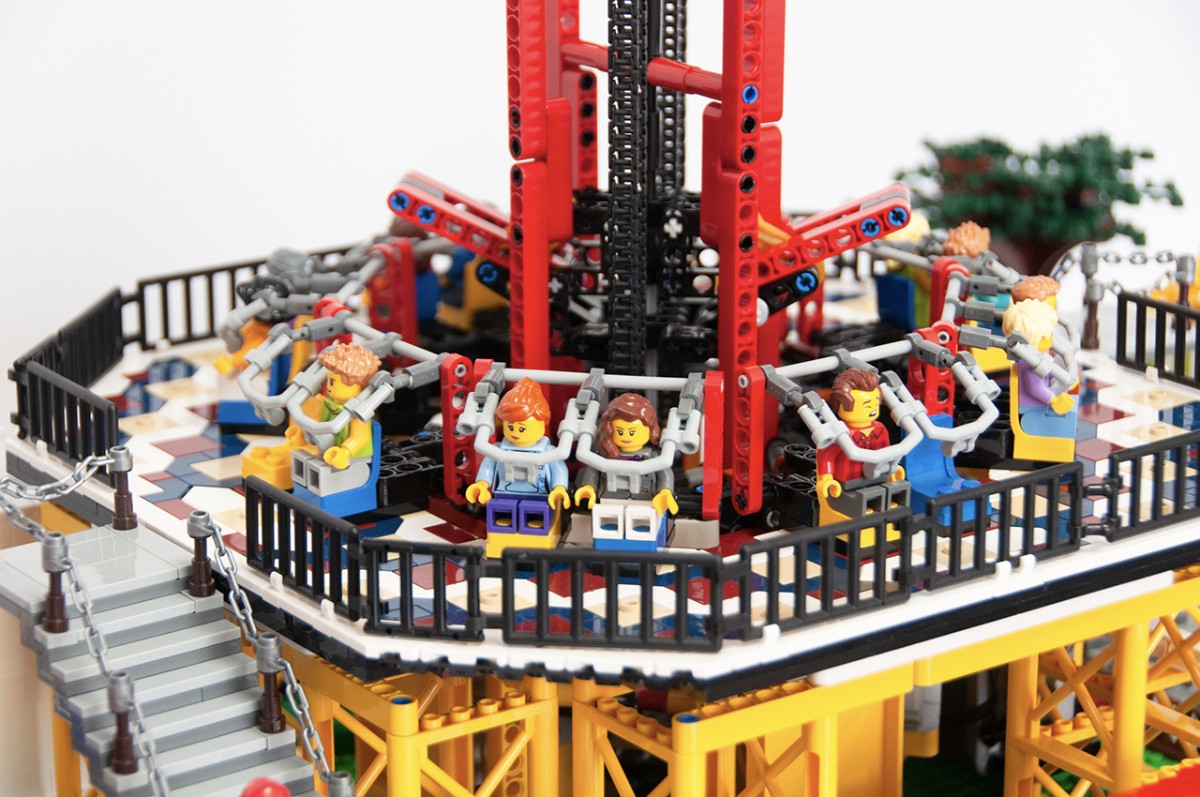

座舱里的人仔们
有的淡定、有的惊恐
座椅经过精心设计
不仅轻薄、结实
还能完美卡住人仔身体
给人仔最贴心的保护
无论是100次,还是10000次
都保证人仔不会飞舞在空中
在最初稿完成的版本里,没有拦截器,没有减震器
自由落体的一刻,八组座舱四分五裂,
但是人仔依然牢牢的固定在座位上
面带微笑,坦然应对
最后再来看看配套设施~
辣么好玩的跳楼机
一定要把美好的记忆带回家~
本设施已经自动帮您拍下美好瞬间
从出口楼梯走下,经旋转闸门出来
快来喀嚓屋,挑选您的美照吧~

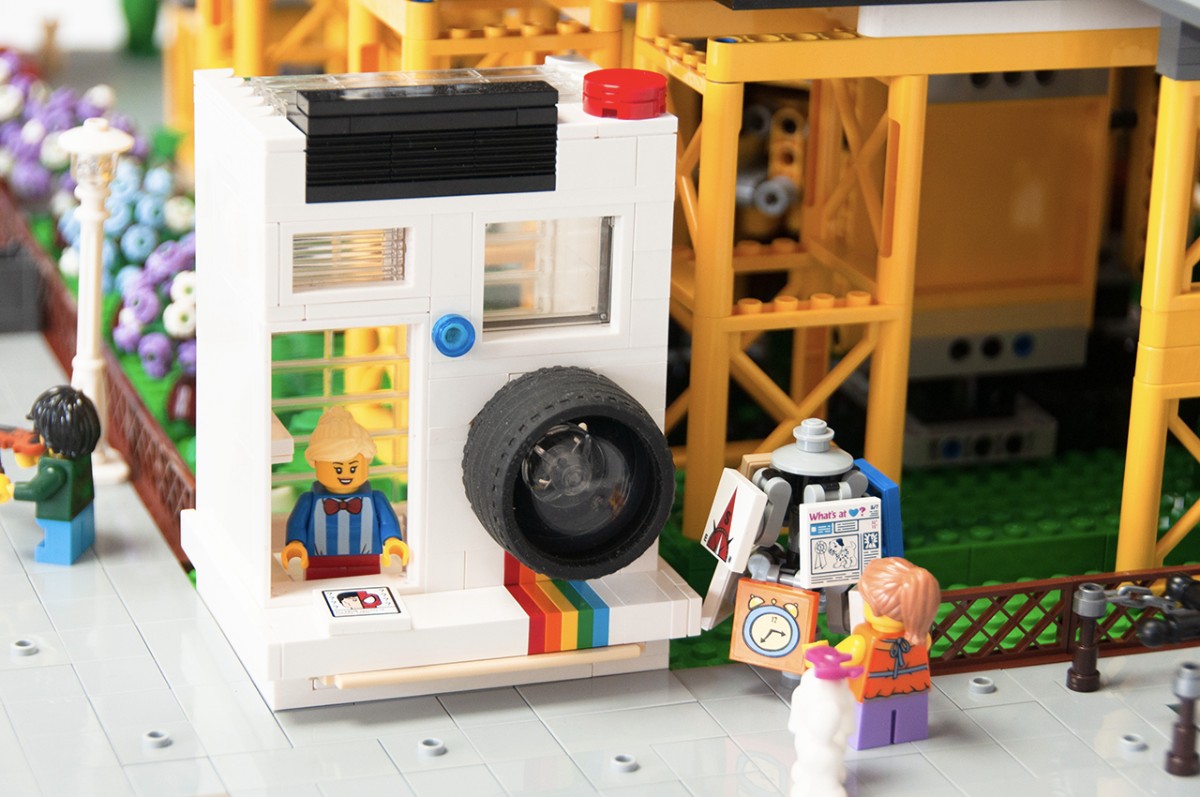

相信您已经看出了
喀嚓屋建筑主体是一台拍立得相机
参照宝丽来相机设计
外凸的镜头、上方是取景框
下方是宝丽来标志性的彩色条纹
因为要预留工作人员窗口
镜头被移到了右侧
而窗口上方则是闪光灯
为了与取景框区分,闪光灯有特意设计
仔细观察不难看出,这里的透明玻璃是有横条纹理的
窗台下方,米色的露出一小截的便是拍立得的“照片”了
寓意这里是“取照片”的地方~
喀嚓屋旁边还有一个小架子,出售各种明信片儿~
两层设计,是可以任意转动的
(再次漏拍)

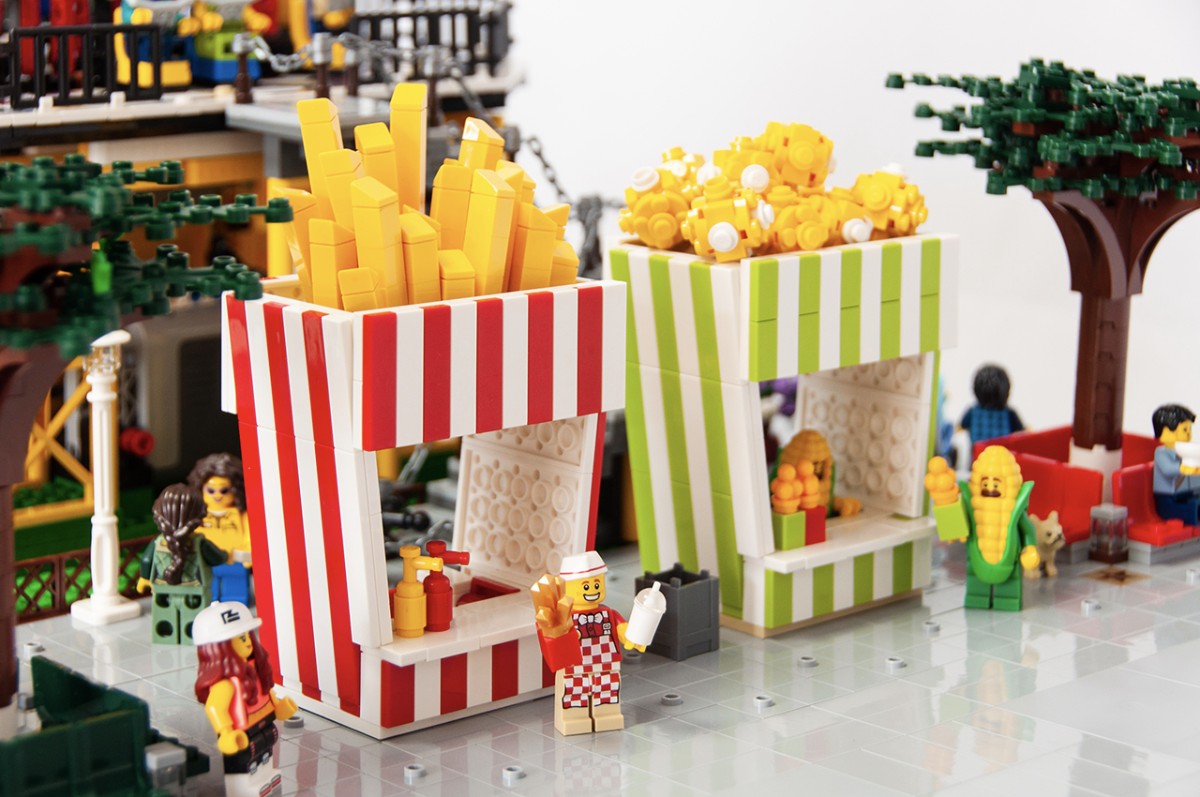

餐饮方面,提供多种选择~

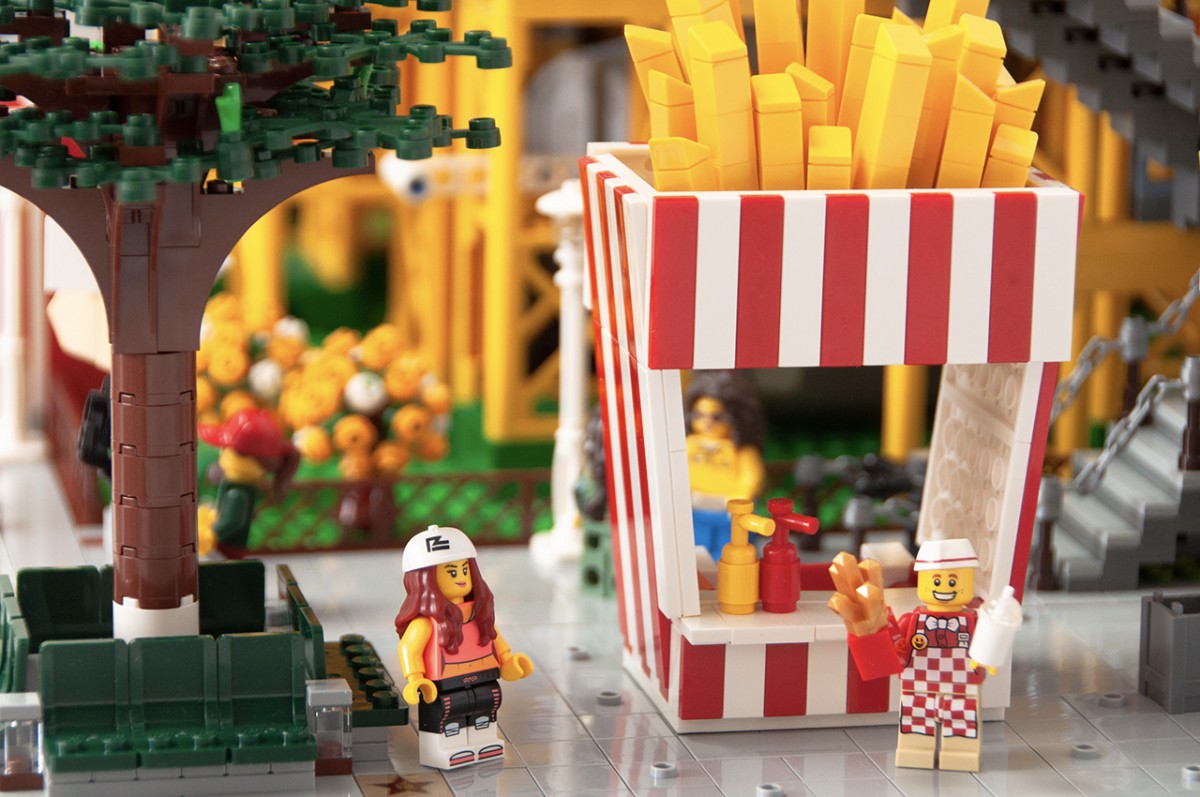

薯条屋出售各种薯条、软饮料

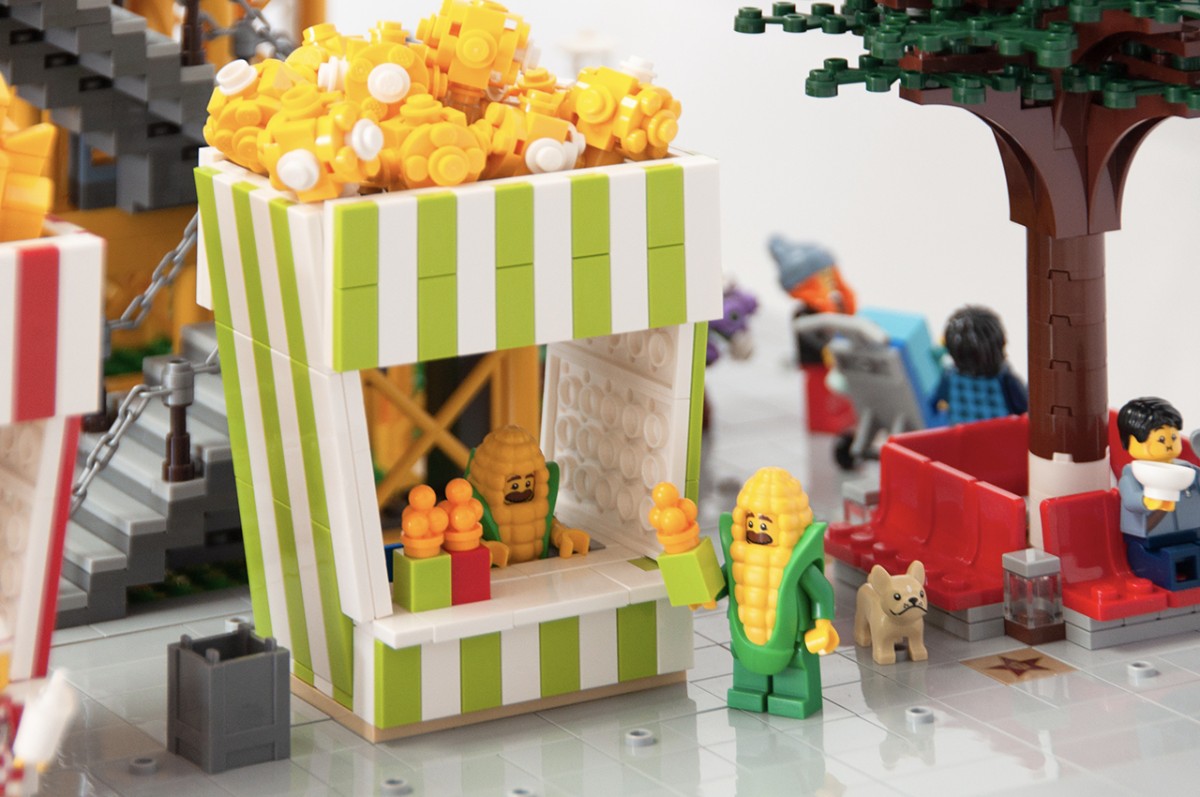

爆米花屋,哈哈,是用新鲜的玉米制作的哈~
饥肠辘辘,来一份儿~
休闲娱乐,来一分儿~

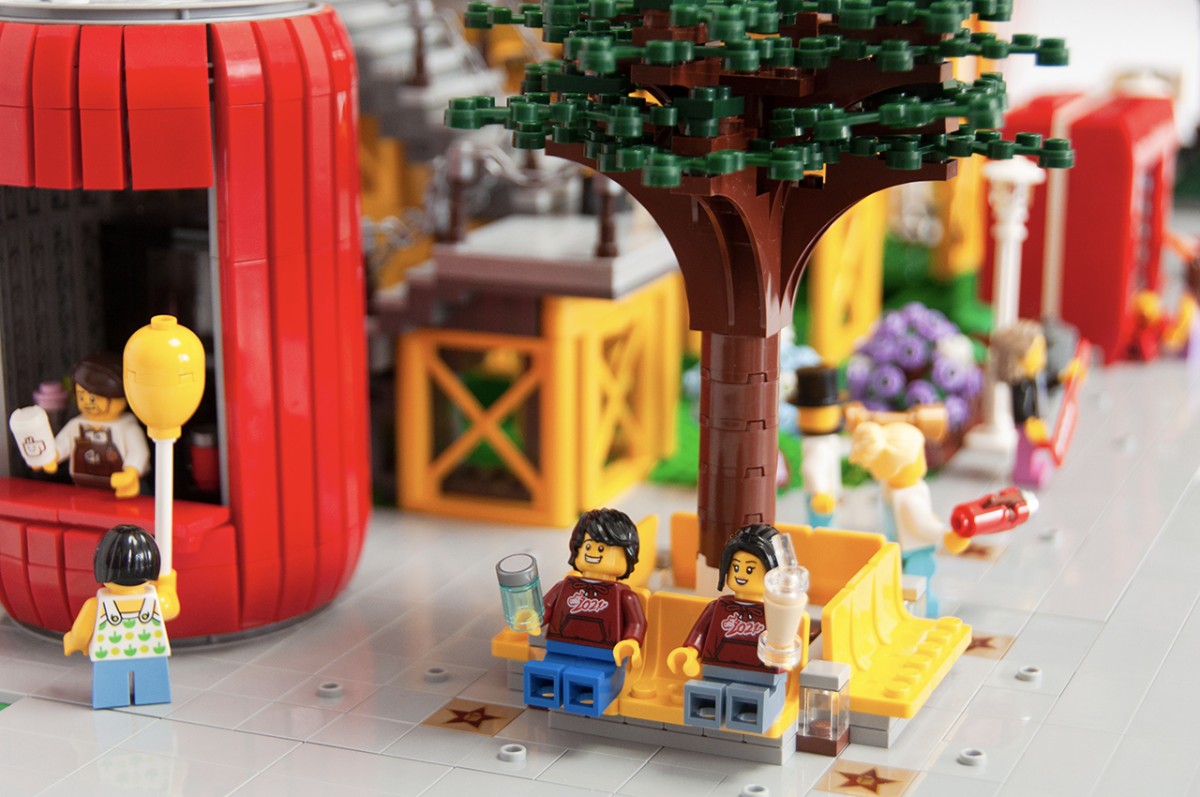

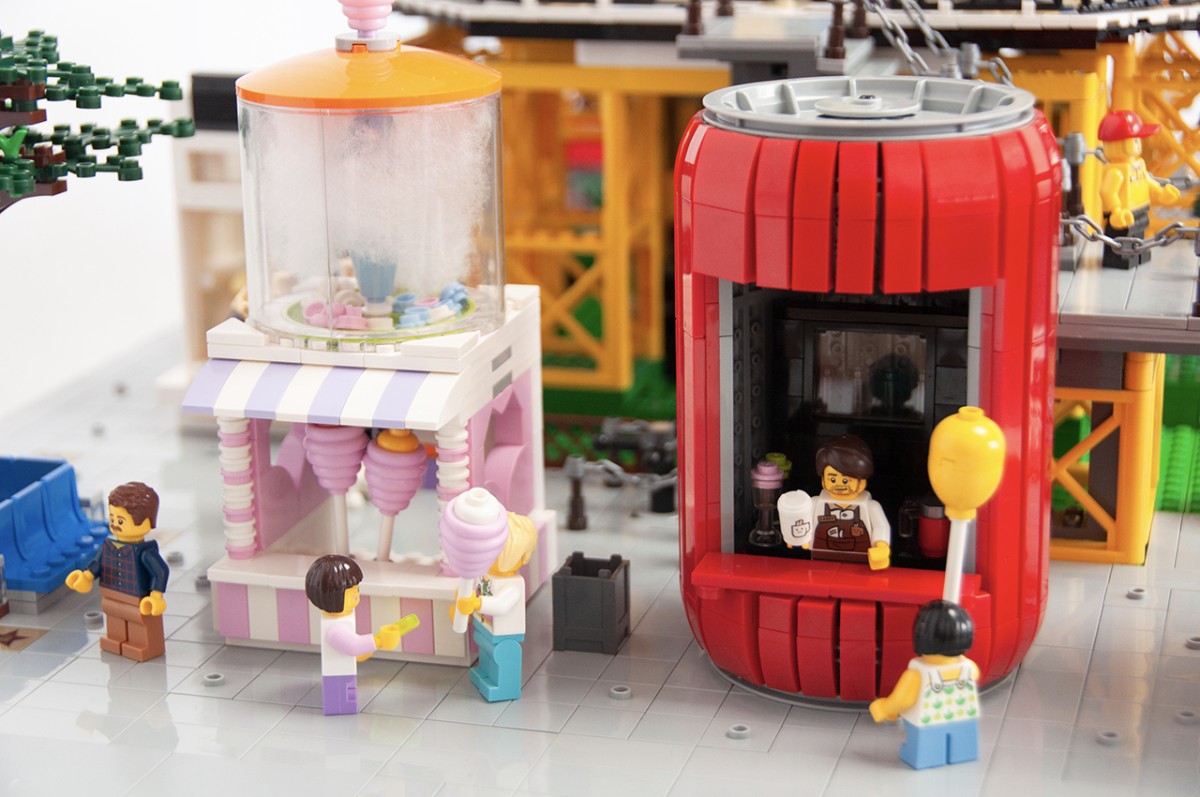

当然还有饮料屋,无论咖啡还是果汁
满足你的一切需求

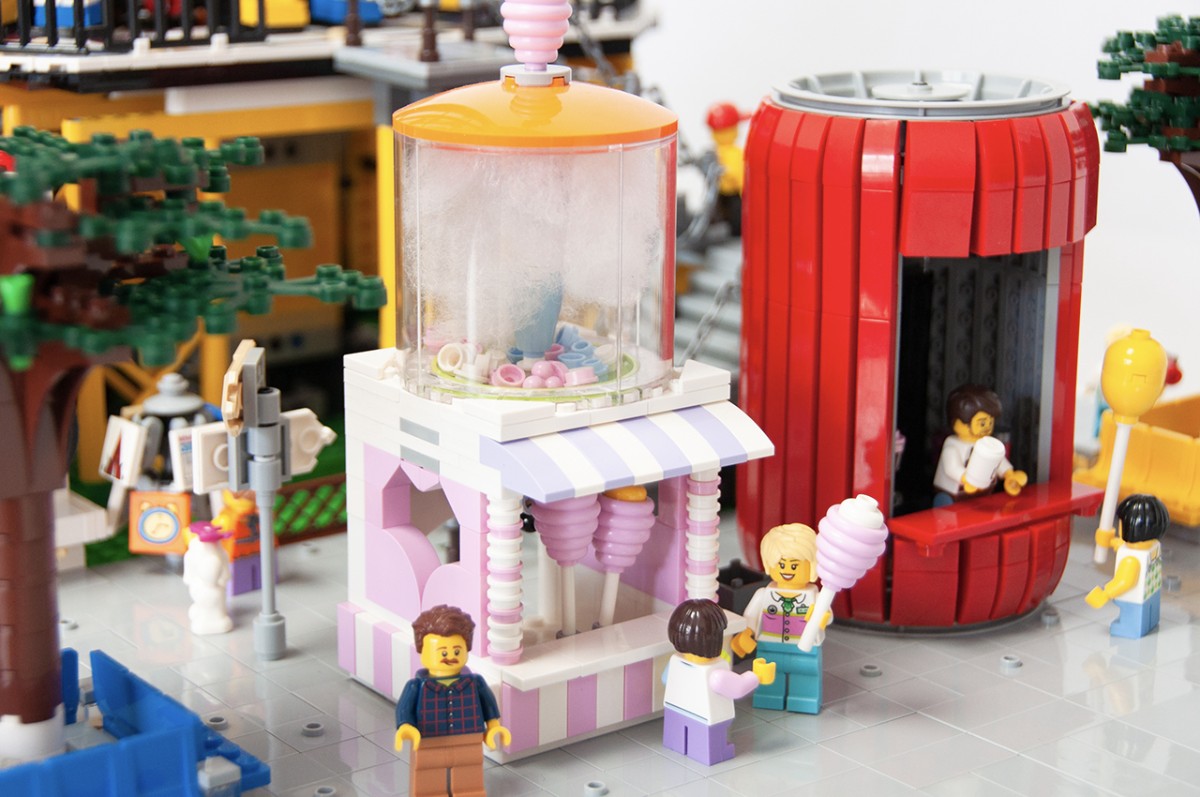

还有可爱的棉花糖屋
是真的可以制作“棉花糖”的哟~
背部设有摇杆
可以带动罐里的“棉花糖”旋转
哪个小朋友可以抵抗它的诱惑呢

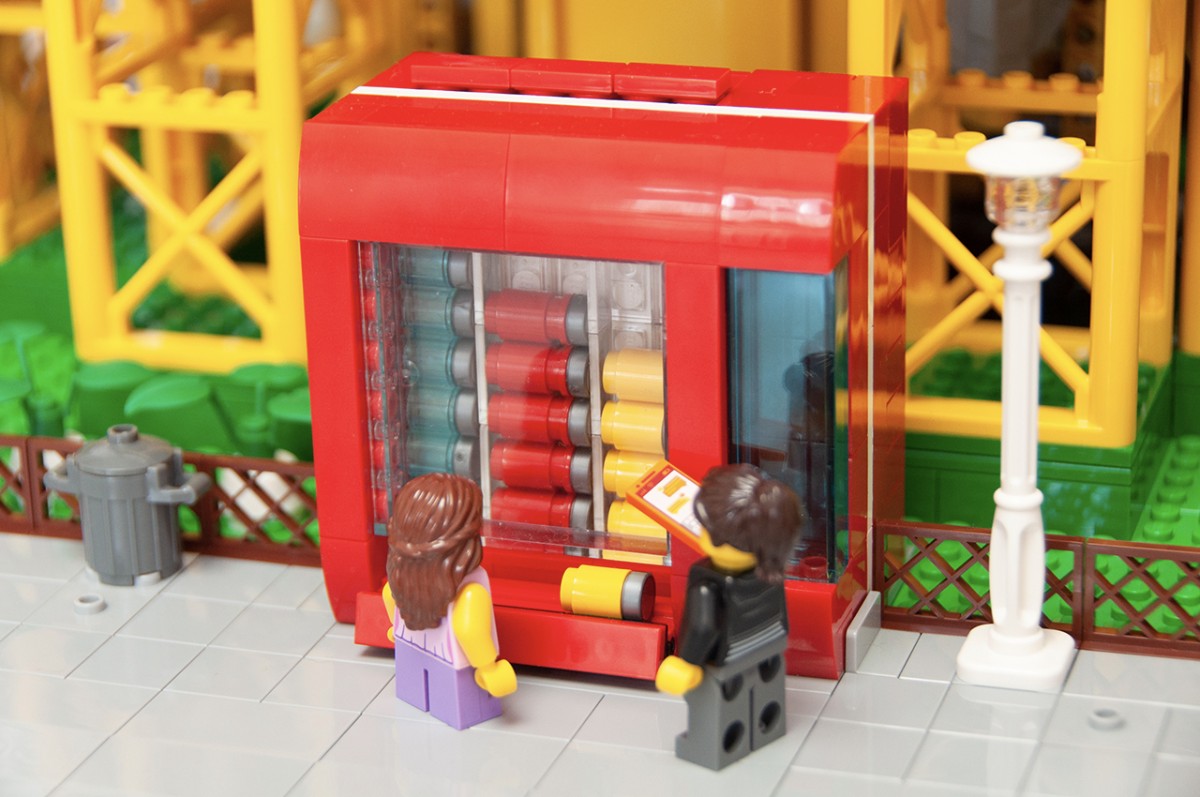

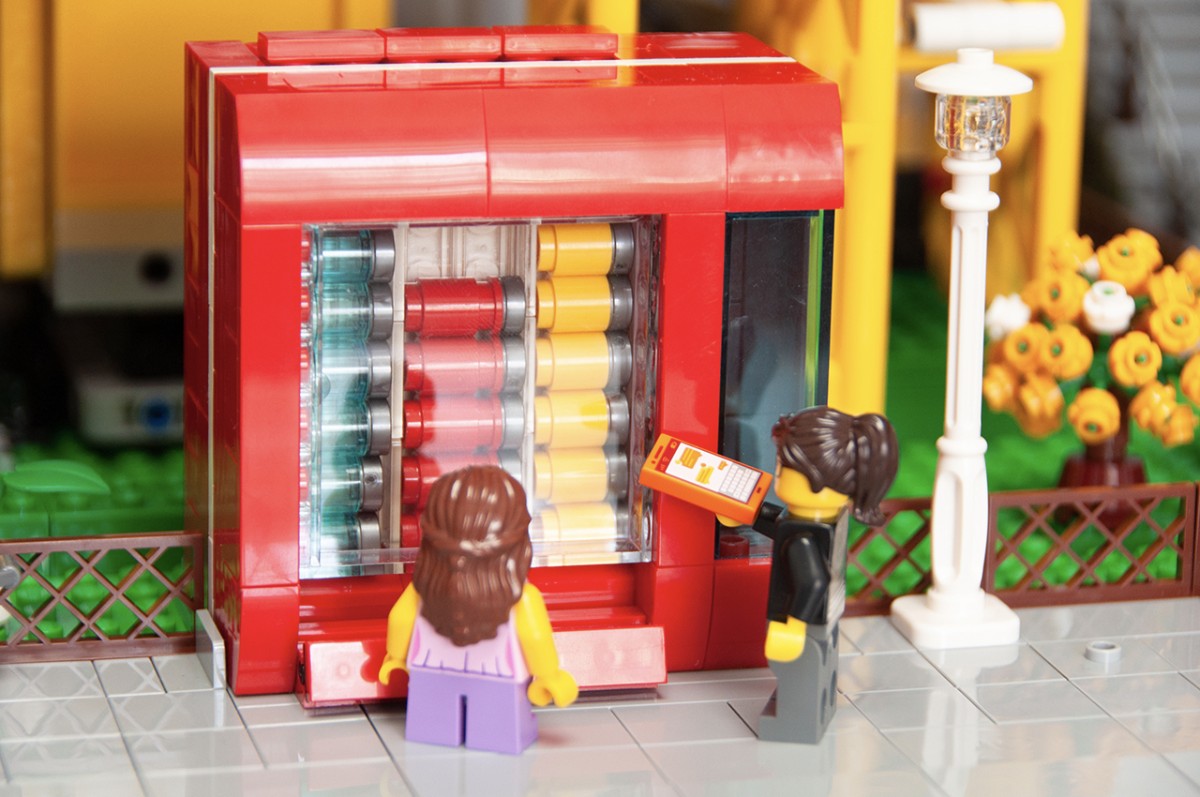

如果你有智能手机
还可以在自动售卖机上选购
售卖机顶部设有上帝按钮
人仔是够不到哒~

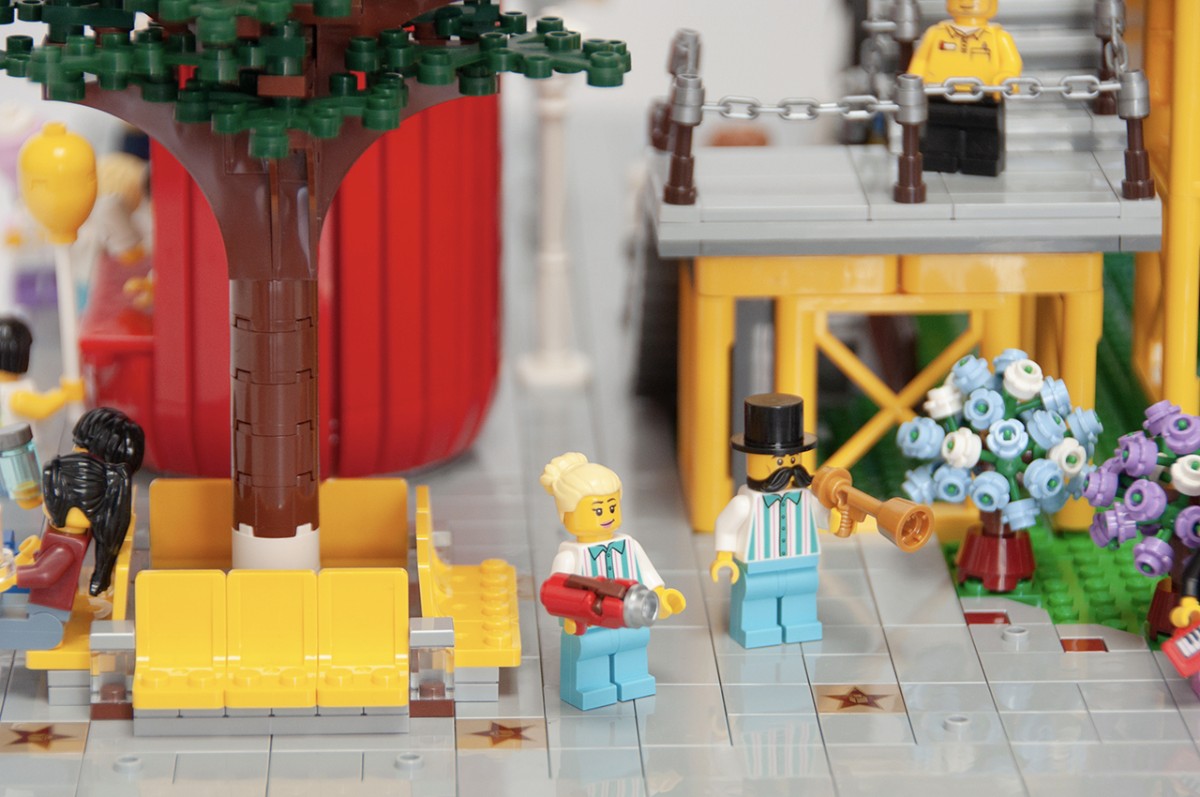

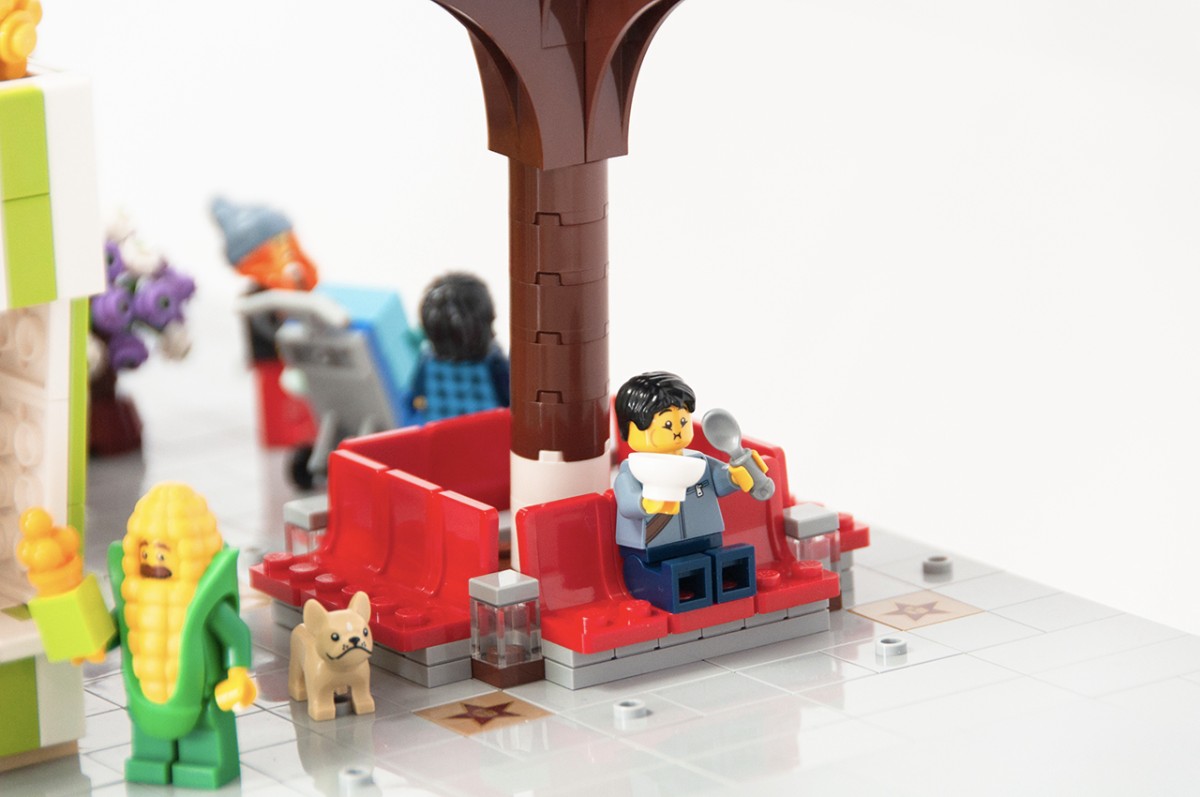

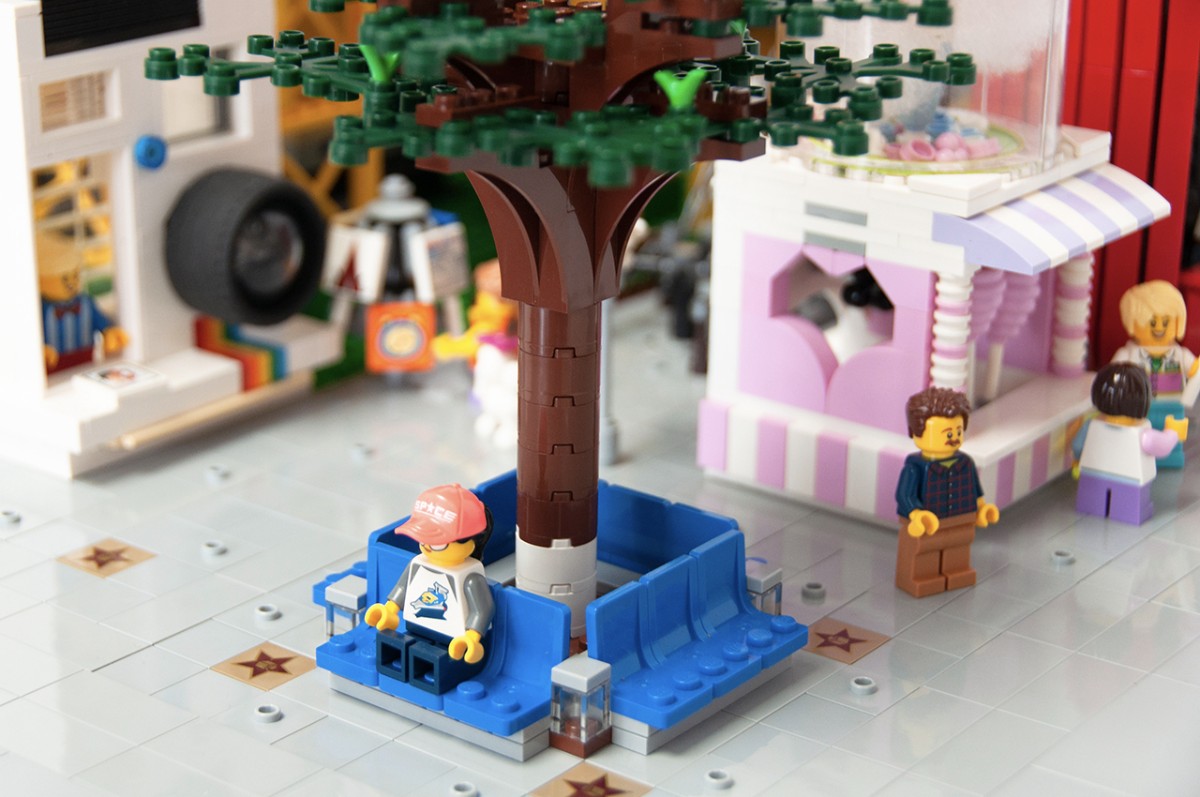

玩累了就坐下来休息一下
休息好了就继续嗨
这就是本次作品的全部了~
谢谢观赏,下次见喽
